1、检查包装箱内物品
2、R3 图解
3、R3 参数表
4、使用R3
5、启动
6、学习技巧
7、安全
8、折叠R3
9、APP 下载
10、其他功能说明

1、检查包装箱内物品

爱尔威airwheel R3系列说明书 爱尔威airwheel R3系列说明书

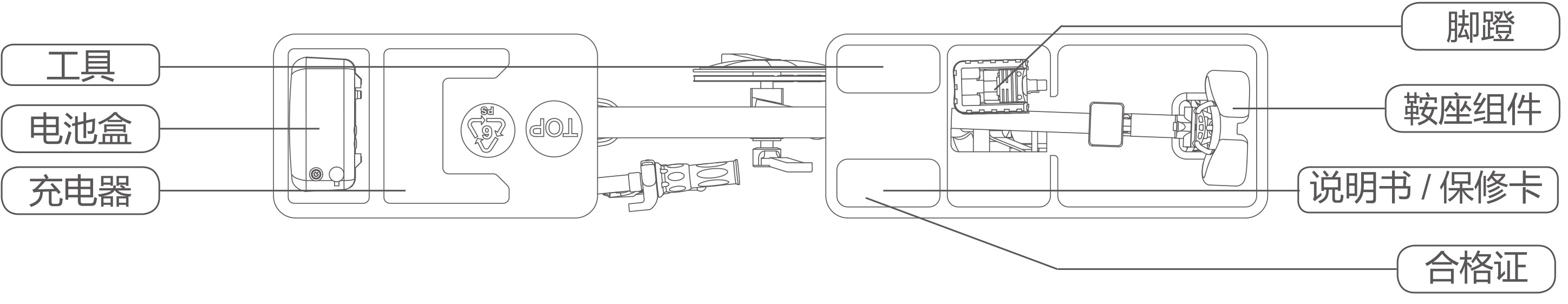

装箱清单

车体 1个 工具 1份
充电器 1个 鞍座组件 1份
电池盒 1个 脚蹬 1份
说明书/ 保修卡 1个 合格证 1份

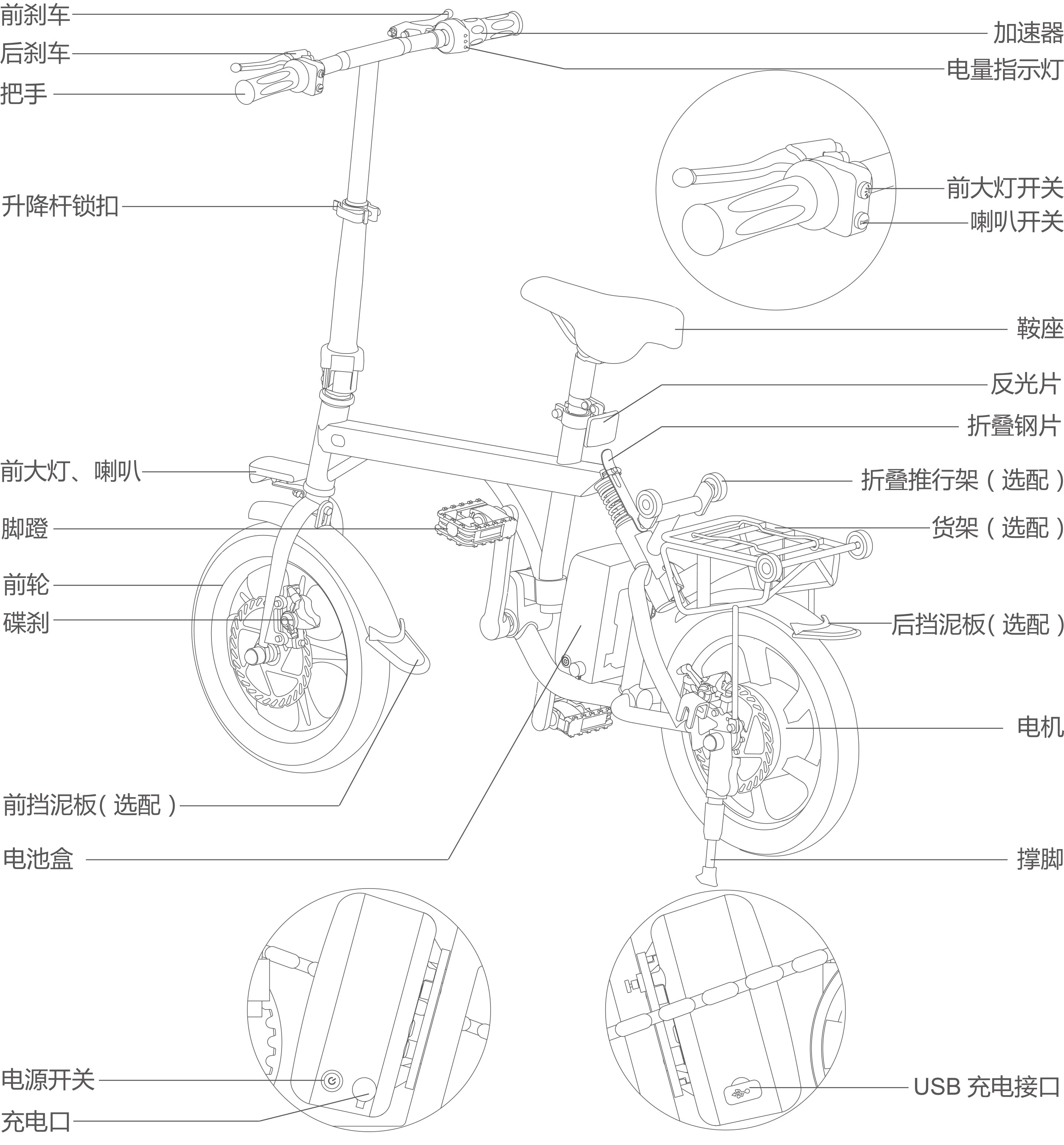

2、R3 图解

爱尔威airwheel R3系列说明书

3、R3 参数表

整车主要技术参数

产品尺寸 1290mm×550mm×1100mm
车身自重 约17kg
折叠尺寸 840mm×470mm×650mm
最大载重 100kg
轮胎尺寸 14 英寸
最高时速 ≤ 20km/h
充电电压 AC220V 50-60Hz
最大爬坡角度 约15°
充电时间 约180min
适用温度 -10℃ ~40℃
USB输出电压 5V
续航里程 ≥ 25km

蓄电池主要技术参数

蓄电池类型 锂电池
标称电压 36V

电机主要技术参数

电机类型 无刷电机
额定电压 36V
连续输出功率 235W
额定输出转矩 5.3N.M
额定转速 390r/min

控制器和充电器主要技术参数

欠压保护值 ≥ 30.5V
过流保护值 ≤ 18A

4、使用R3

爱尔威airwheel R3系列说明书

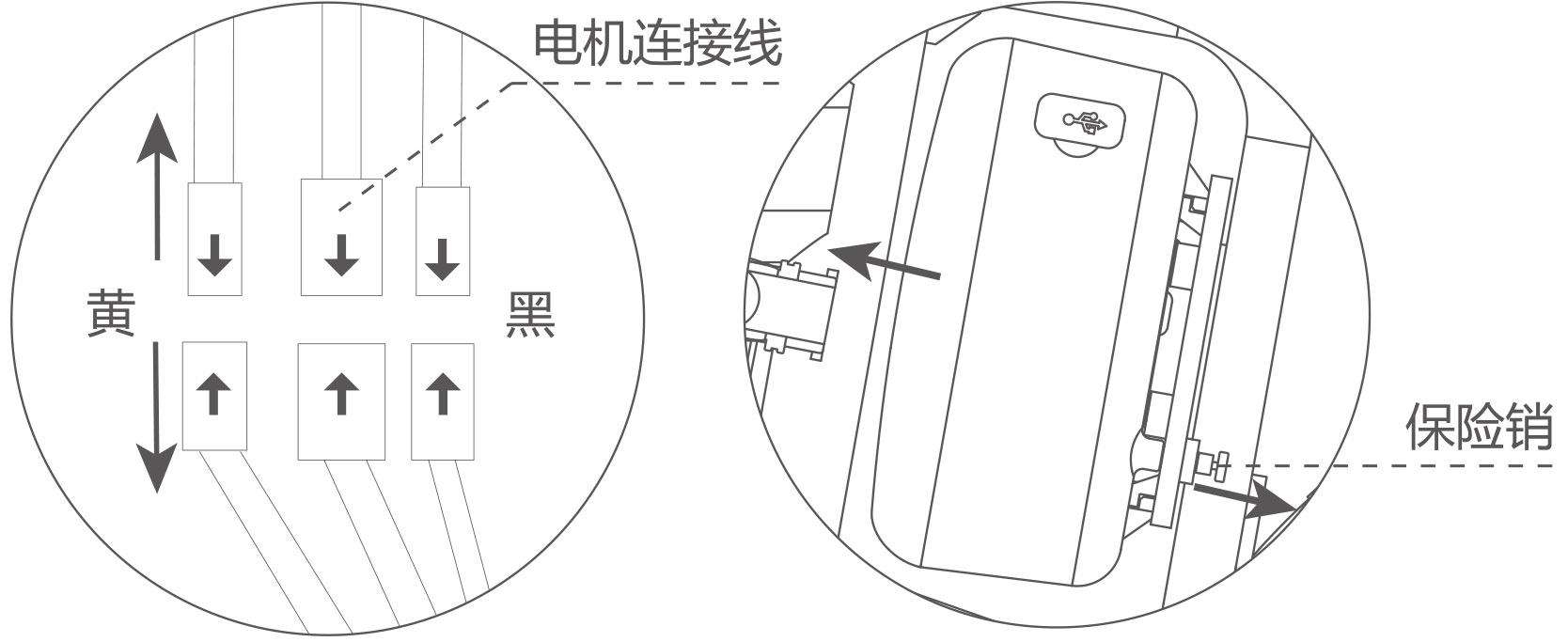

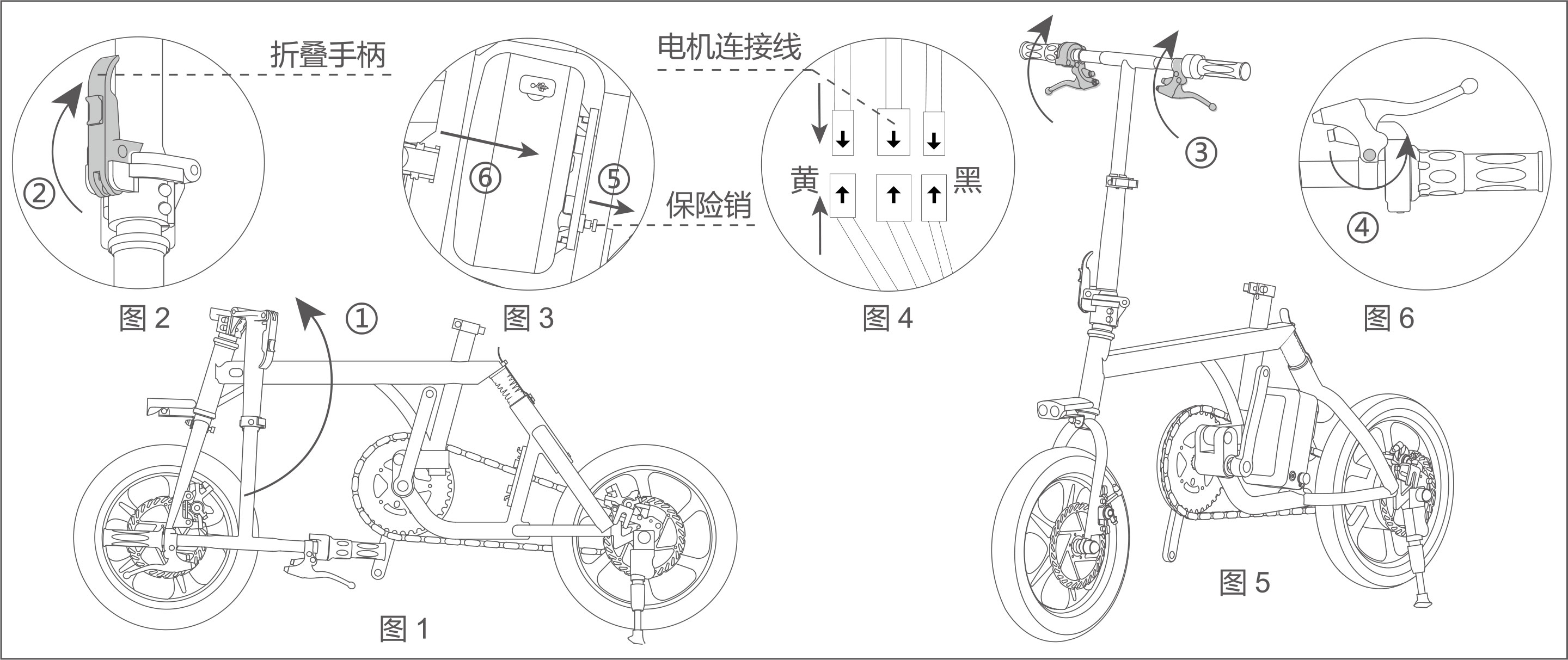

① 将R3 车体从包装箱中取出,展开撑脚。将车头推至竖直(见图1- ①箭头),折叠手柄随车头翻折 向下后卡到槽里,再向上扣住(见图2- ②箭头)固定车头。将刹车旋转至水平(见图5- ③箭头),旋 紧刹车上的螺丝将刹车固定(见图6- ④箭头)。轻拉电池盒固定座上的保险销(见图3- ⑤箭头),将 电池盒插入安装(见图3- ⑥箭头),释放保险销。按照图4 将电线对应连接。

爱尔威airwheel R3系列说明书

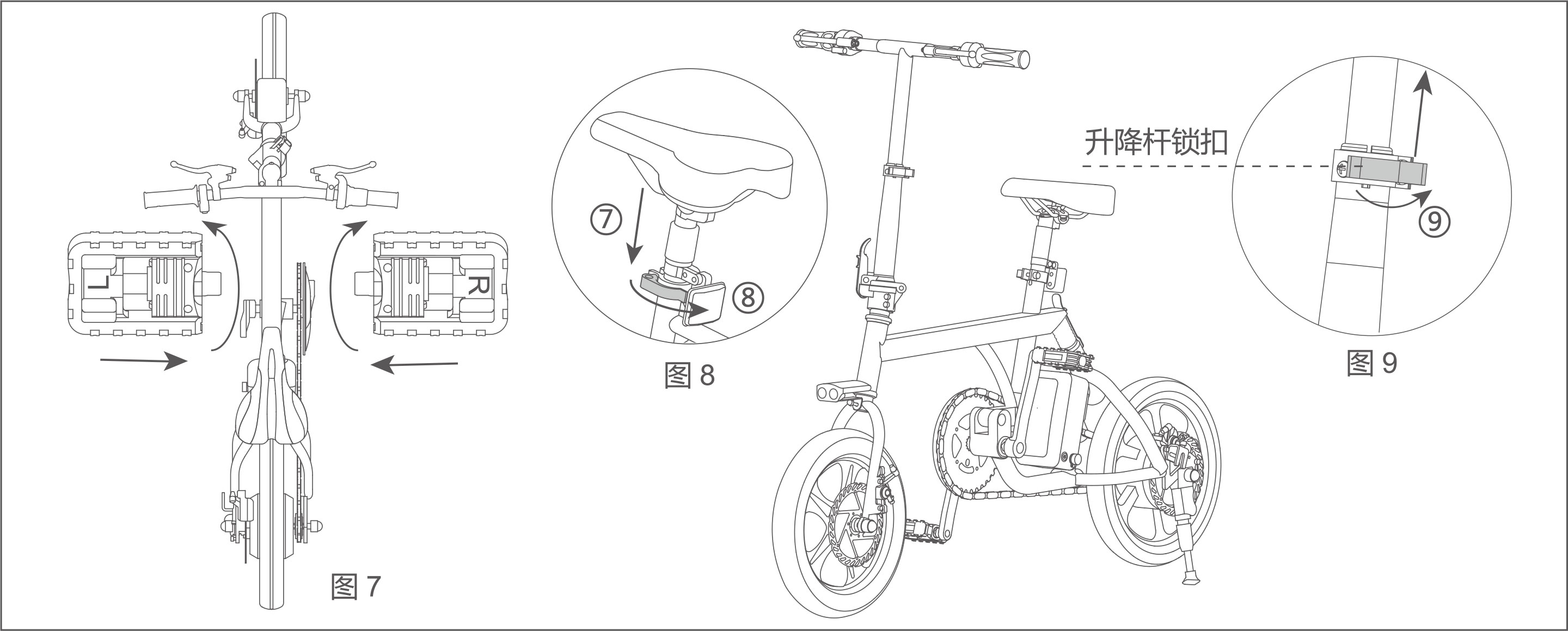

② 将脚蹬根据左右标识安装(见图7),左边L,右边R,安装时注意左右螺牙相反,左脚蹬逆时针扭 紧安装,右脚蹬顺时针扭紧安装,安装脚蹬的推荐力矩为35~40N.m。将鞍座根据需要调节高度并安装(见 图8- ⑦箭头),闭合鞍座锁扣(见图8- ⑧箭头)。根据需要调节车头高度,打开升降杆锁扣(见图9- ⑨ 箭头),上下调节高度,闭合锁扣。

5、启动

R3 可提供三种骑行模式:

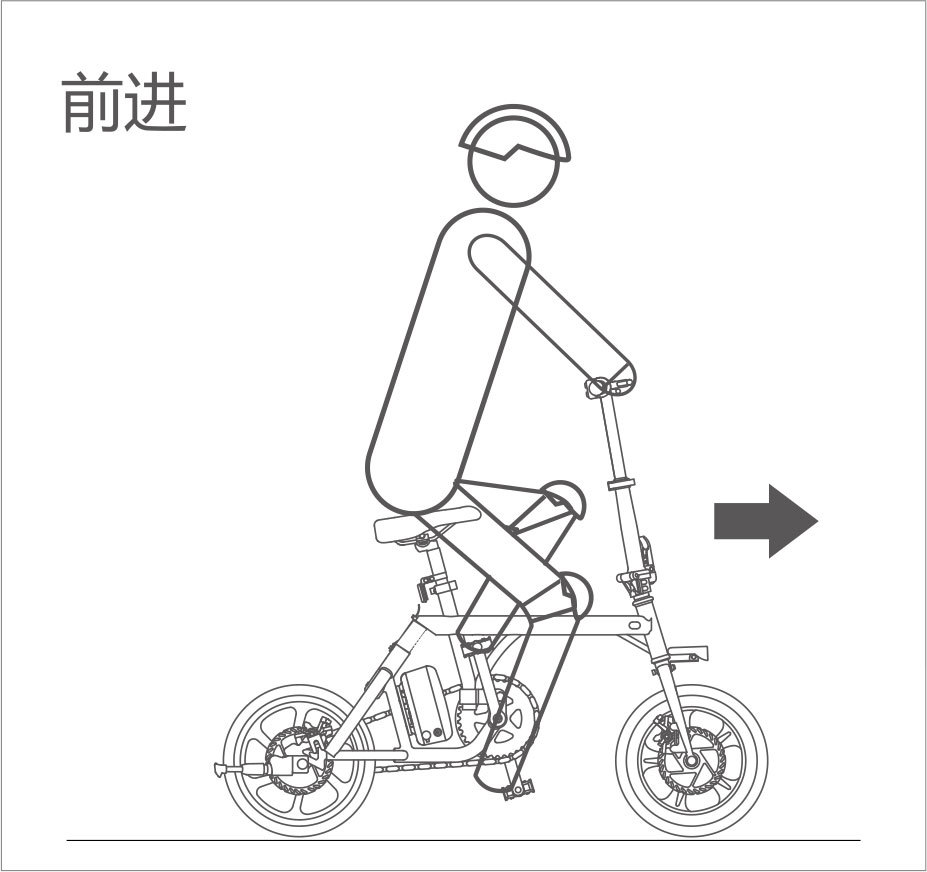

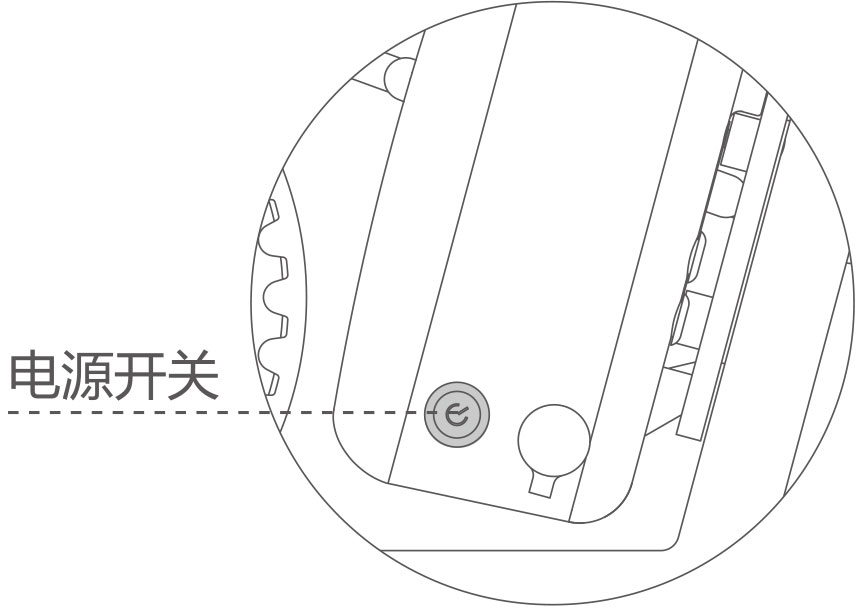

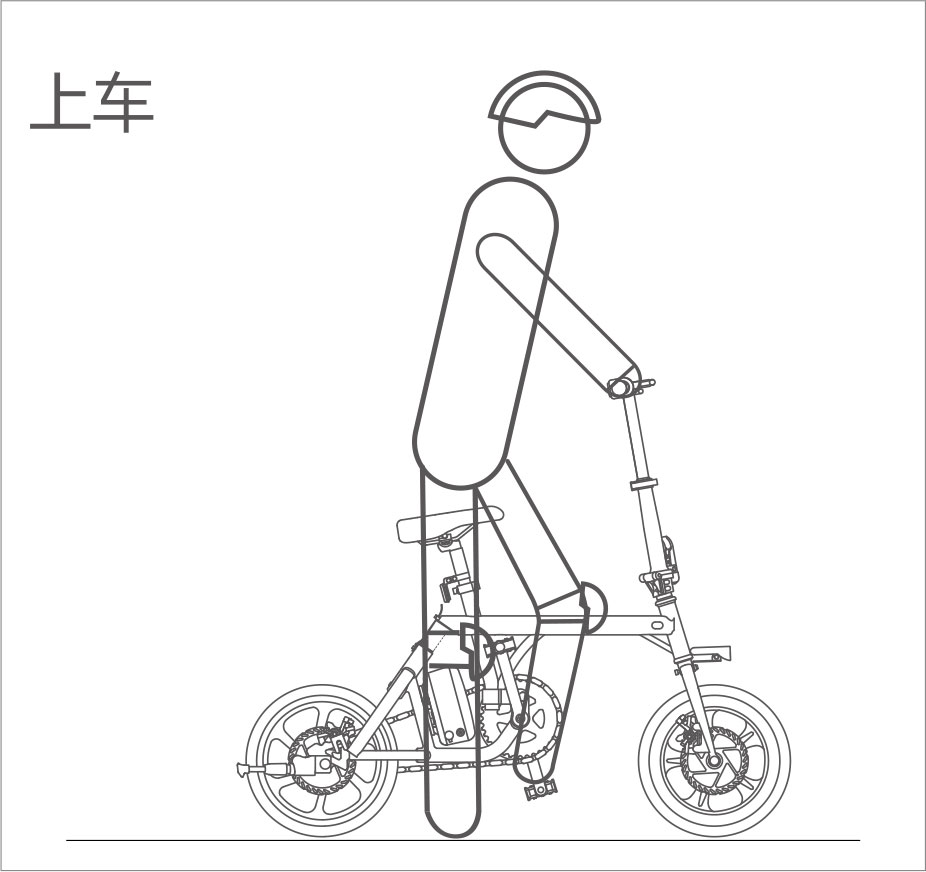

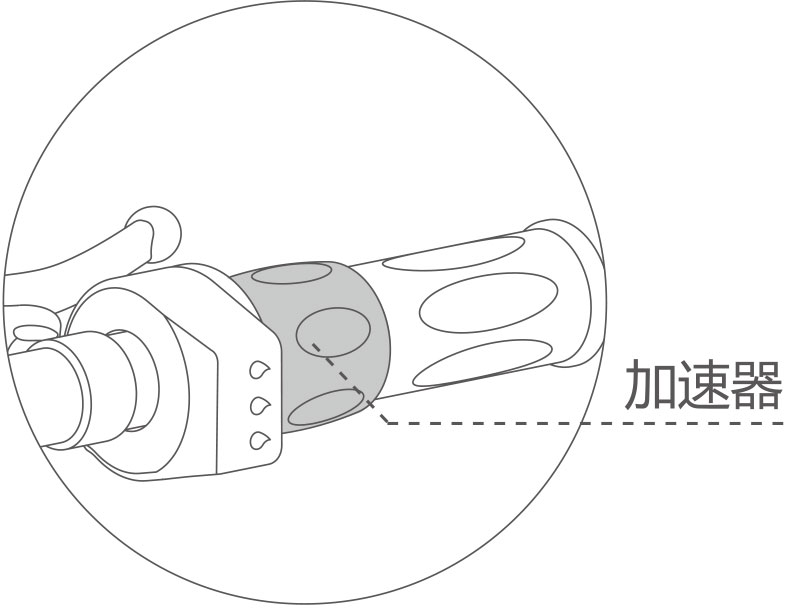

(一)纯电动模式:将R3 的车头摆正,收起撑脚,并固定车架,调整车头以及鞍座位置以保证骑行 时的舒适。在电池侧面找到电源开关,并开启,握住把手,先坐上鞍座,双脚先后踏上脚蹬,右手转动 加速器进行加速,骑行者即可骑行。

(二)人力模式:将R3 的车头摆正,收起撑脚,并固定车架,调整车头以及鞍座位置以保证骑行时 的舒适。握住把手,先坐上鞍座,双脚先后踏上脚蹬,踩动脚蹬骑行者即可骑行。

(三)助力模式:打开电源开关,当脚踏骑行时,骑行脚蹬圈数超过三圈以上,助力传感器感应到 磁盘转动,然后将这一信号给控制器,启动助力模式,根据不同用户加力的大小, 助力随之改变。刹车时, 退出助力模式;脚蹬反转时,可有助于更快的退出助力模式。助力模式的功能就是让骑行起来更轻松!

爱尔威airwheel R5系列说明书

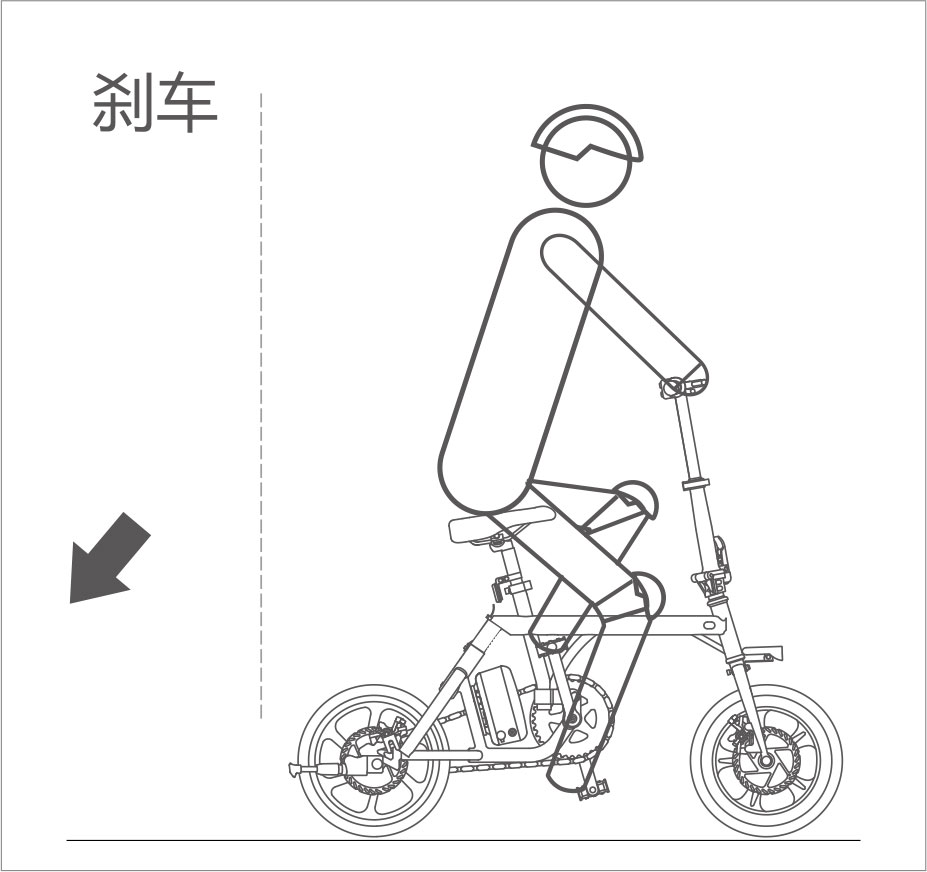

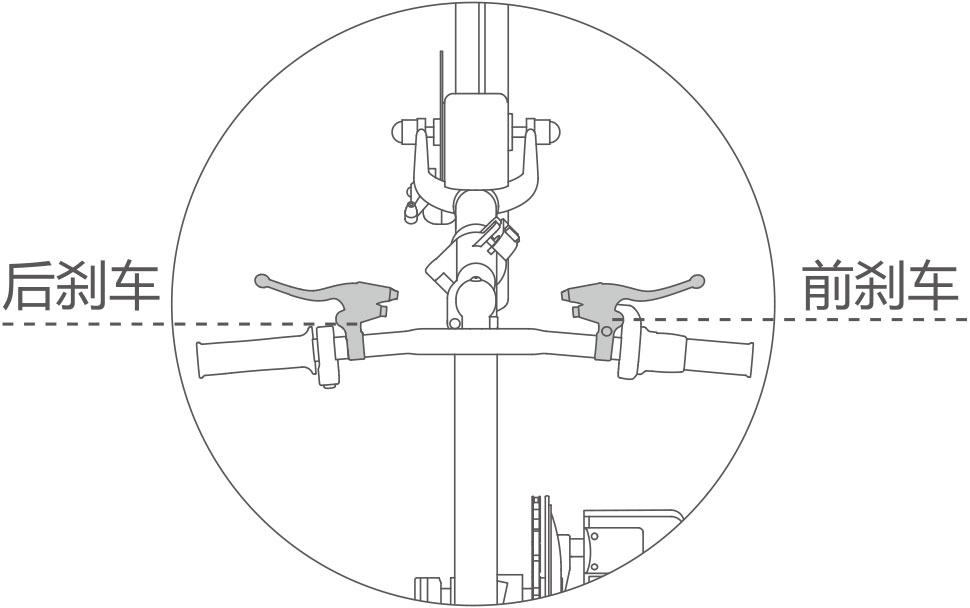

骑行时,用手握住刹车进行减速

6、学习技巧

初学者操作步骤(纯电动模式)

1. 收起撑脚,开启R3 的电源开关,双手扶住R3 的把手,坐上鞍座。

2. 一只脚踏上脚蹬,一只脚放在地上平衡,目视前方,右手转动加速器进行加速。

3. 当R3 在骑行中需要减速或停止时,将手指放在刹车把手上,并用力握住刹车把手直至车减速或停止。

4. 刹车启动后,加速器失效。

7、安全

R3 骑行中各项注意事项,请用户务必认真阅读并按要求骑行R3。在仔细阅读说明书、了解电动车 性能之前,不要使用电动车;不要借给不会操纵电动车的人骑行。

非常重要:

严禁急加速、急减速和急转弯,严禁超速骑行(速度过快);当手机APP 电量显示一格或R3 电源开关灯不 断闪烁时,电量指示灯为红色,不建议骑行,如在骑行过程中请保持低速匀速骑行。若有摔倒风险,请以保护人 身安全为主,不要考虑R3。R3 在骑行过程以及停放期间,可能会产生损耗,影响产品的使用性能。因此您在骑 行R3 之前,必须做好下列的检查事项:

1. 需要检查R3 的各个部件是否安装牢固,无损坏。

2. 安装脚蹬的推荐力矩为35~40N.m,使用前请务必确保脚蹬已经上死、上紧。未完全上紧的脚蹬在使用一段 时间后螺牙极易损坏导致脚蹬脱落。此情况属安装不当、不予保修。

3. 刹车功能和轮胎完好,胎压正常;把手、坐垫和折叠锁扣是否固定,若有松动迹象,扣紧锁扣。

4. 折叠机构已锁定。

5. 链条旋紧应是链条自由下垂与拉紧之间距离在10~15mm 之间。

6. 车闸调试应刹车可靠、复位灵活,雨雪天和下坡骑行时应增加制动距离。

7. 调整车把、鞍座高度时,切不可超过把立管、鞍管上的安全点,对把横管、把立管、鞍座、鞍管调整后,应注意紧固, 推荐力矩为≥ 18N.m。

8. 您需要找一块较空旷平坦的场地进行练习,至少是4m*20m 的面积。

9. 您需要对周围骑行环境进行充分的了解:确保不会受到汽车,行人,宠物,自行车及其他障碍物的干扰。

10. 您需要一个熟练的助手在旁边。该助手需要能熟练操作R3以及熟知了本使用指南中的所有注意事项和骑行方法。

安全骑行R3 前,您需要大量的练习以掌握安全骑行技巧。如果骑行技巧不熟练或未按照本指南要求使用本 产品,可能造成骑行者或第三方的人身伤害或财产损失。本公司只承担产品故障或损坏相关的责任,不承担任何 与使用本产品相关的人身伤害或财产损失的责任。

停车注意事项:

1. 当您下车推行时应关闭电源开关,以防止在推行时无意转动加速器或转动轮盘,车子突然启动而发生意外。

2. 停车时应关闭电源。

3. 为了您的骑行安全,同时也使您的车子能够保持在最佳状态,请定期进行保养与清洗。

调整与保养::

1.新购买的车辆应该是调整完好的,如有疑问,请向售后人员反映解决。

2.刹车的调整方法与普通的自行车相同。关键在于既能有效刹车,又能在松开刹车时车轮无阻滞(否则将消耗大 量电能)并确保刹车断电功能有效。

3.本车在更换轮胎时,前轮与普通自行车相同,后轮因涉及轮毂和电路,拆装时注意线路,装配时必须压紧后轴 两个螺母。推荐力矩后轮为≥ 30N.m,前轮≥ 18N.m。

4.建议每骑行800 公里左右对本车进行一次全面的检测与保养,检查前后轮螺丝是否锁紧,外胎的花纹是否磨损 及开裂,前、后轮胎气压是否适当,驱动系统是否顺畅,各部位接头是否正常:刹车线拉锁是否在润滑状态下使用。 并对中轴、前轴、后轴、飞轮、前叉、转动部件和刹车接线加注适量的轮滑油。建议使用40# 机油、黄油为润滑剂。

5.在使用与保养中,如果发现自己不能解决的问题,请与售后人员联系,因擅自拆卸本车而造成的故障和损坏, 不在本公司的免费保修范围内。

6.当本车使用一段时间后应当请专业人士或指定维修站对本车进行一次全面的检查和调整,以保证本车的舒适、 安全与正常的使用寿命。

链条的调整:

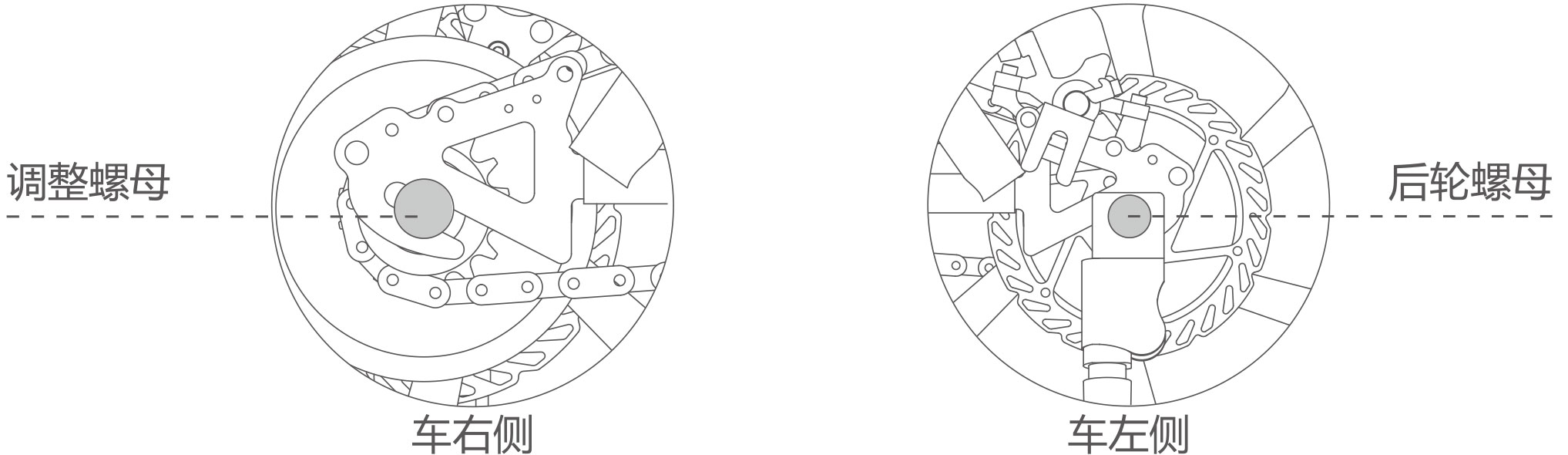

旋松后轮左右两侧的调整螺母和后轮螺母,将调整螺母和后轮螺母同时向前或向后移动来校正链条的松弛度。 在调整链条的同时必须保持后轮螺母和调整螺母的位置在同一水平线上,保持前后链轮对准中心成为直线。调整好后, 再重新固定好后轮螺母,锁上调整螺母进行最后检查,应使两个链轮间链条的下垂度10~15 毫米。链条接头夹口的 开口端要背向运动安装。

爱尔威airwheel R5系列说明书

电池的使用方法:

电池的补充电:如出厂时间短,用户可以直接短时间使用,如果出厂时间较长(2 个月以上)电池在储存和运 输过程中电量有所损失,电池在新车使用前应最好进行补充电。补充电的方法为,将原车专用充电器插上电池 充电孔,后接上AC220V 电源(市电)充电2~4 小时直到充电器有充满指示即可。

2.电池的正常充电:电动助力车的运行过程也是电池的放电过程,电动助力车运行停止后应及时对电池进行充电。

3.不骑行时请关闭电源。

4.电池盒的接插件应按要求插接紧固(整车出厂前电池盒连接线已可靠连接),松散或错误的连接会引起相关部 件的工作异常,严重时会导致部件损坏。插拔电池盒连接插头时,不能强拉硬拽。

5.锂电池不能接近明火或高温热源,更不能将电源电池抛入水中,高温季节严禁电池在阳光下暴晒。

6.锂电池内部已封装完好,切勿私自拆卸、分解。

7.对于报废电池请交由回收站或电动车经销商统一处理,不要丢弃,以免造成污染。

充电器使用方法:

1.认真检查充电器的额定输入电压(AC220V)与电网电压是否一致。

2.当车辆需要充电时,需按顺序先将充电器的输入端插头与电池的充电插孔连接妥当后,再将充电器的输入端接 通交流电源,此时充电器的充电指示为红灯亮时,表示电池正在进行充电,绿灯亮时,再充15 分钟左右即充满, 充电时间约为2-4 小时(充电长短取决于剩余电量多少)。

充电注意事项:

1.充电时,请放置在儿童无法触摸到的安全场所。

2.在没有充满电的情况下不宜使用。

3.请勿使用其它品牌的充电器充电,其它类型的电池也不宜使用本充电器。

4.充电器内含有高压电路,请勿擅自拆卸。

5.使用和存放时应防止液体和金属屑粒渗入充电器内部,谨防跌落及撞击,以免造成损伤。

6.充电器在充电时,切勿加盖任何物品。

注意事项:

1.骑行前必须穿戴好头盔、手套、护肘、护膝等安全防护用品,以防意外。

2.骑行前必须确认刹车、座垫、车架、车把、车轮等安全可靠性,避免发生意外。

3.电动车刚启动,遇爬坡上桥、逆风骑行及超载时应脚踩助力。

4.避免在凹凸不平、泥泞、石子路面、湿滑路面、积水路面、楼梯上骑行,以防爆胎、轮辋变形,损伤您的电动车, 发生危险。

5.车把上不可挂物骑行,以免操作失控发生意外。

6.电动自行车适合一人骑行,为不使重心偏移、操作不稳,禁止在货架上载人。

7.不建议在寒冷的冬季骑行。

8.禁止在雨天骑行。

9.禁止下坡超速骑行,在高速骑行急刹车时,请勿先使用前刹车,以免重心前移发生危险。

10.刹车部位禁止注油,以免造成刹车不灵,带来危险。

11.禁止孕妇、15 岁以下未成年人及60 岁以上老年人学习和骑行。

12.禁止仍处在药物或酒精作用下、行动和反应能力受限的人士骑行。

13.因骑行者自身原因或其他客观因素所致的不适宜骑行的情况,禁止骑行。

14.请注意电动车不适宜长途远行。

15.养成每天及时充电的好习惯,当每次骑行时必须在最低允许电压之前及时充足电量,才能使电池为您服务的时 间更长,所以,养成每天及时充电的习惯非常重要。

16.几乎所有种类的电池都要受环境的影响。一般来说,气温较高时电的放电性能较好,当气温下降到0℃以下时, 电池的电力可能下降三分之一以上。所以,当冬季来临时或在寒冷的地区,一次性充电后的续驶里程减少属正 常情况,当气温回升到20℃以上,其功能自然恢复。

17.当您提拉电池盒总成时,请注意切忌将金属物体(如导线、钥匙等)插入电池充电孔或搭在电池输出的正负极 触点上,以免引起电池短路,打火,人身安全问题。

18.禁止使用非本公司专配的充电器和其他配件,如因此而发生意外,本公司概不负责。

19.锂电池严禁靠近火源,避免靠近易燃易爆腐蚀性气体。

20.请勿擅自拆卸电池盒体,避免损坏内部零件。

21.严禁用导线或导体短接电池的正负极,以免发生危险,损伤电池。

22.锂电池需轻拿轻放,避免碰撞摔跌坠落,以防损伤壳体,发生意外。

23.充电时,先连接电池盒充电接口,再接通电源。

24.长期不用的情况下,需充满电关机放置。距上次充电,最多不能超过3 个月,即需再次充电后放置。

25.禁止擅自拆改或改装本车,本公司不负担由此造成的损失,并可能使您失去保修承诺。内部出现故障时,应与 售后人员联系。

8、折叠R3

爱尔威airwheel R5系列说明书

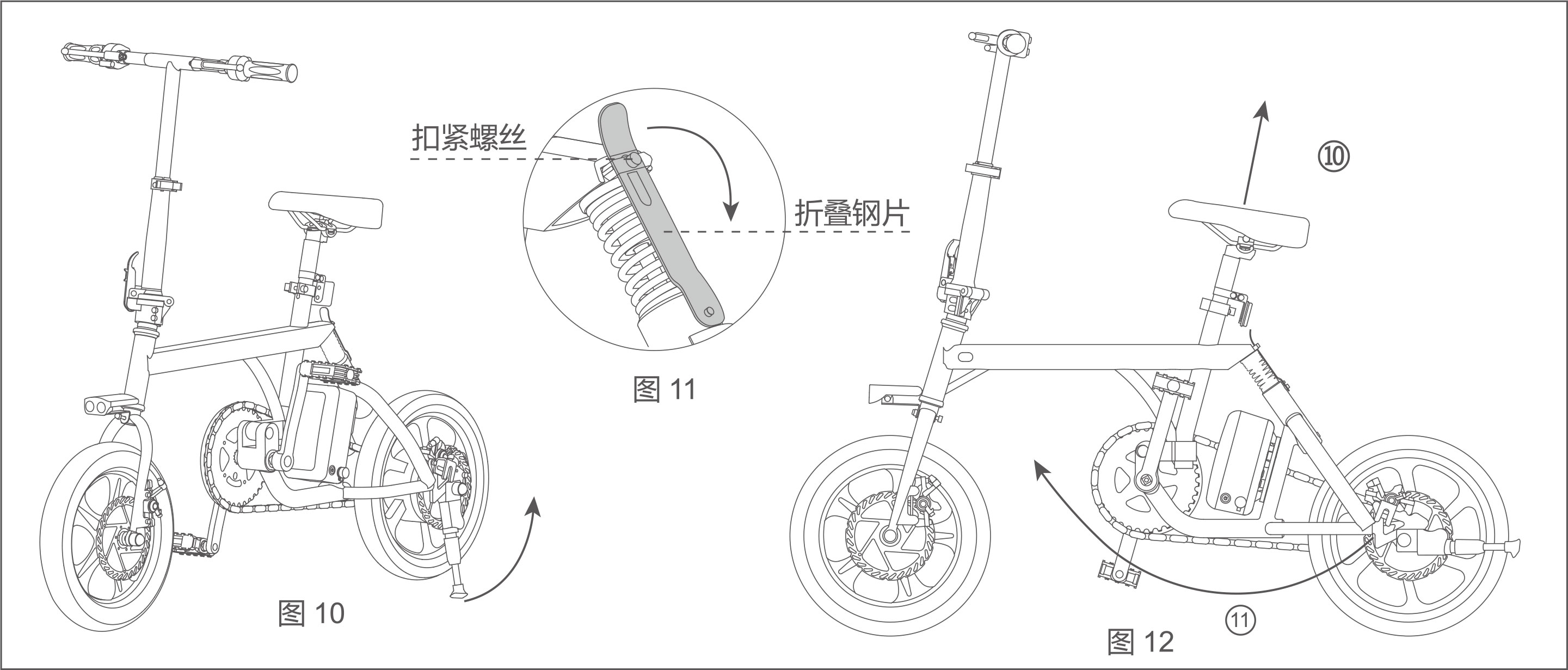

将车头和坐垫高度降到最低,收起撑脚(见图10)。打开折叠钢片,使折叠钢片与扣紧螺丝分离(见 图11),将鞍座向上提(见图12- ⑩箭头),同时将后轮向前转动折叠(见图12- 11 箭头)。

爱尔威airwheel R5系列说明书

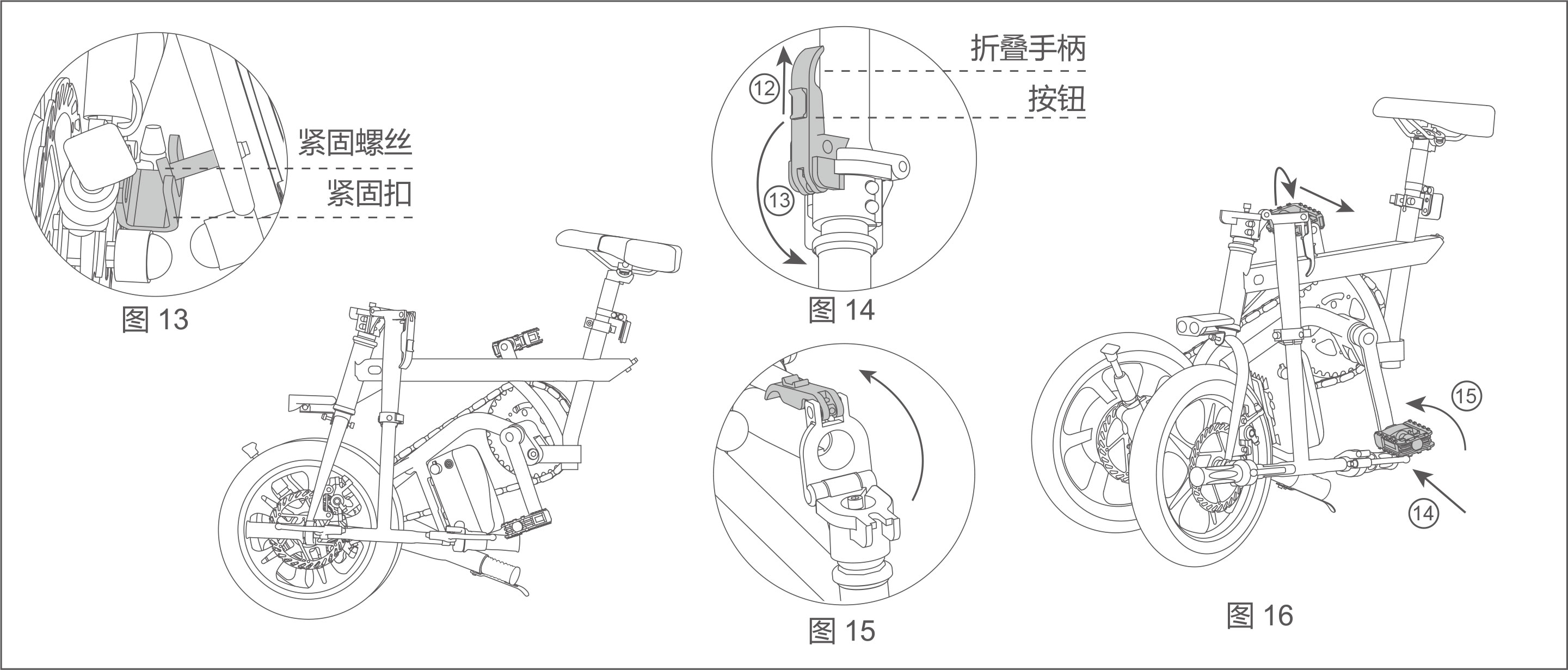

将两轮之间的紧固螺丝扣在紧固扣上(见图13)。将折叠手柄上的按钮向上推(见图14- 12 箭头), 同时将折叠手柄向下折(见图14- 13 箭头),如图15 所示将车头折叠。将脚蹬向里推并向上翻折(见 图16- 14箭头和15 箭头),收起脚蹬。

9、APP下载

爱尔威airwheel R5系列说明书

扫描二维码下载

注*支持Android4.3以上版本 支持ios7.0以上版本。

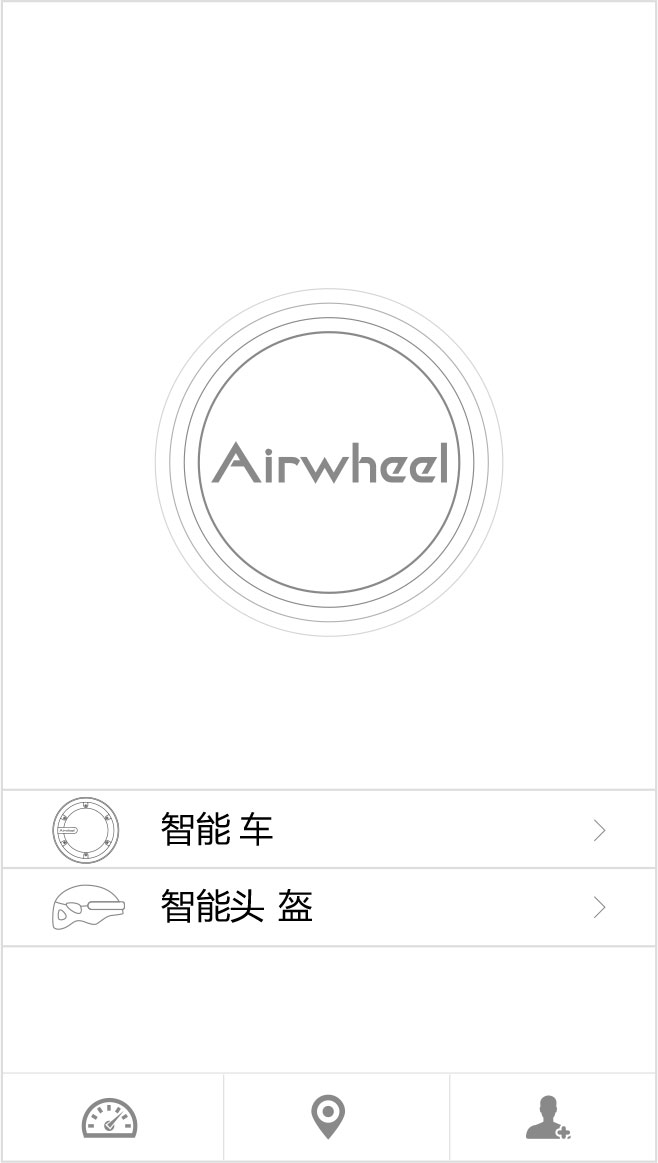

APP使用说明:

1. 打开R3电源,启动APP,同时开启蓝牙。

2. 按下图步骤操作,连接即可(验证密码11111111)。

3. 具体信息参考官网,或来电咨询。

爱尔威airwheel R5系列说明书

点击APP无线连接图标

爱尔威airwheel R5系列说明书

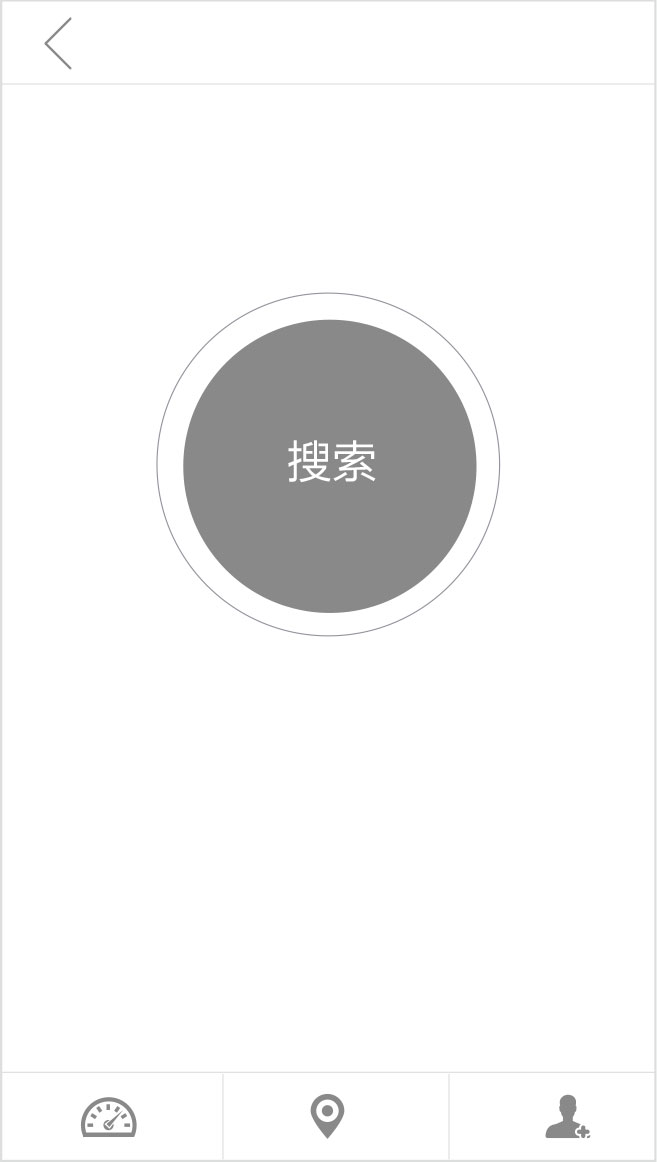

点击APP 界面中搜索按 钮或主界面 按钮。

爱尔威airwheel R5系列说明书

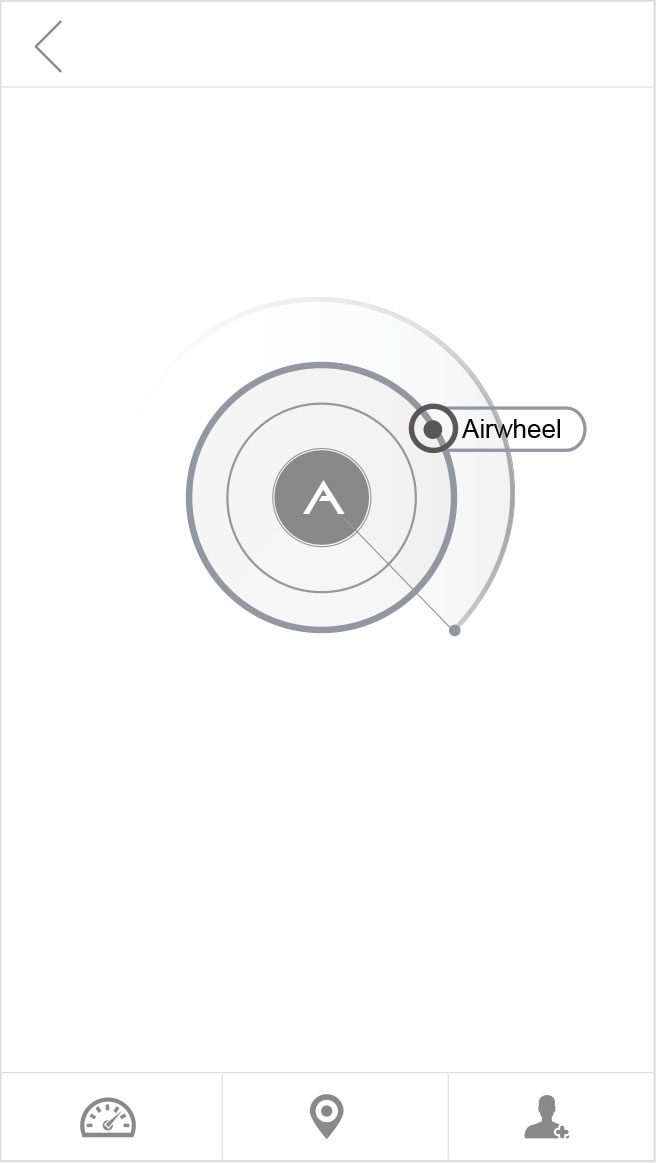

搜索附近Airwheel 设备, 点击搜索出的Airwheel 车型名称,实现连接。

爱尔威airwheel R5系列说明书

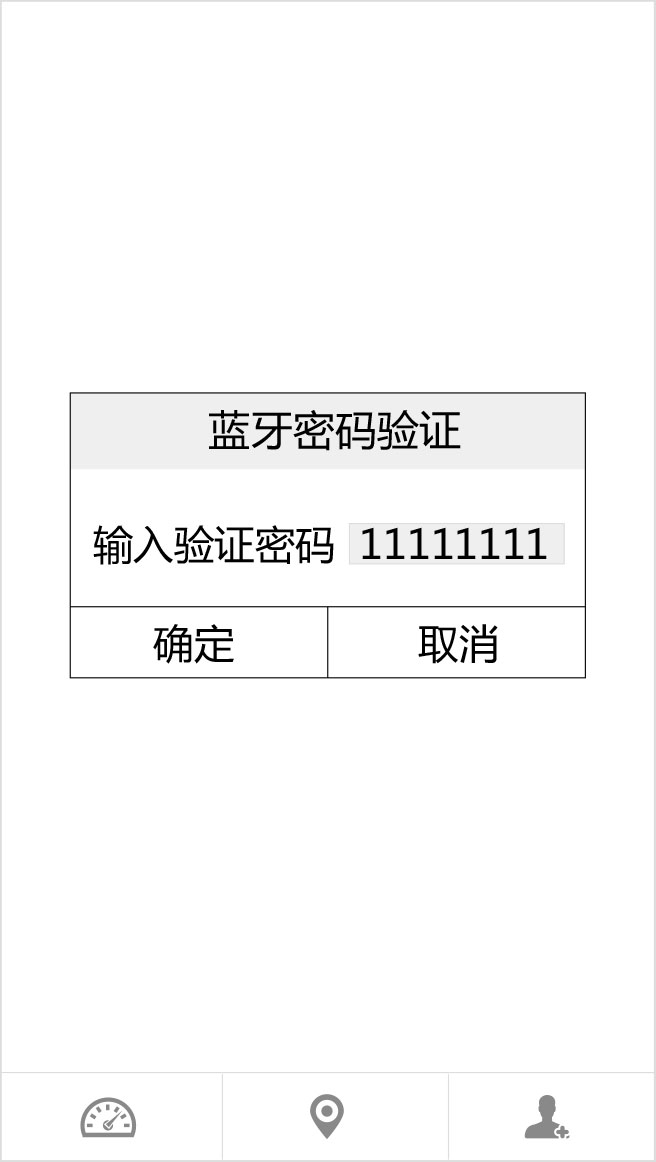

输入验证密码:11111111 确定连接。

10、其他功能说明

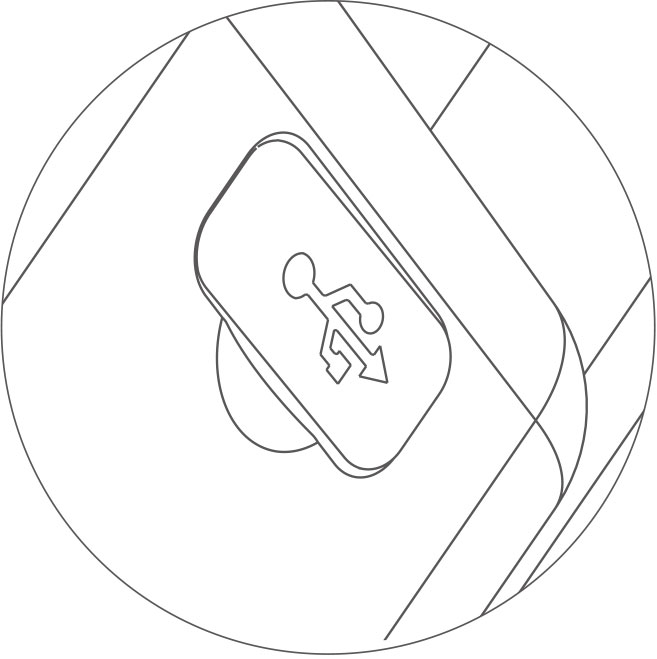

· USB 充电接口

可充电 (兼容主流手机与数码设备)

爱尔威airwheel R5系列说明书

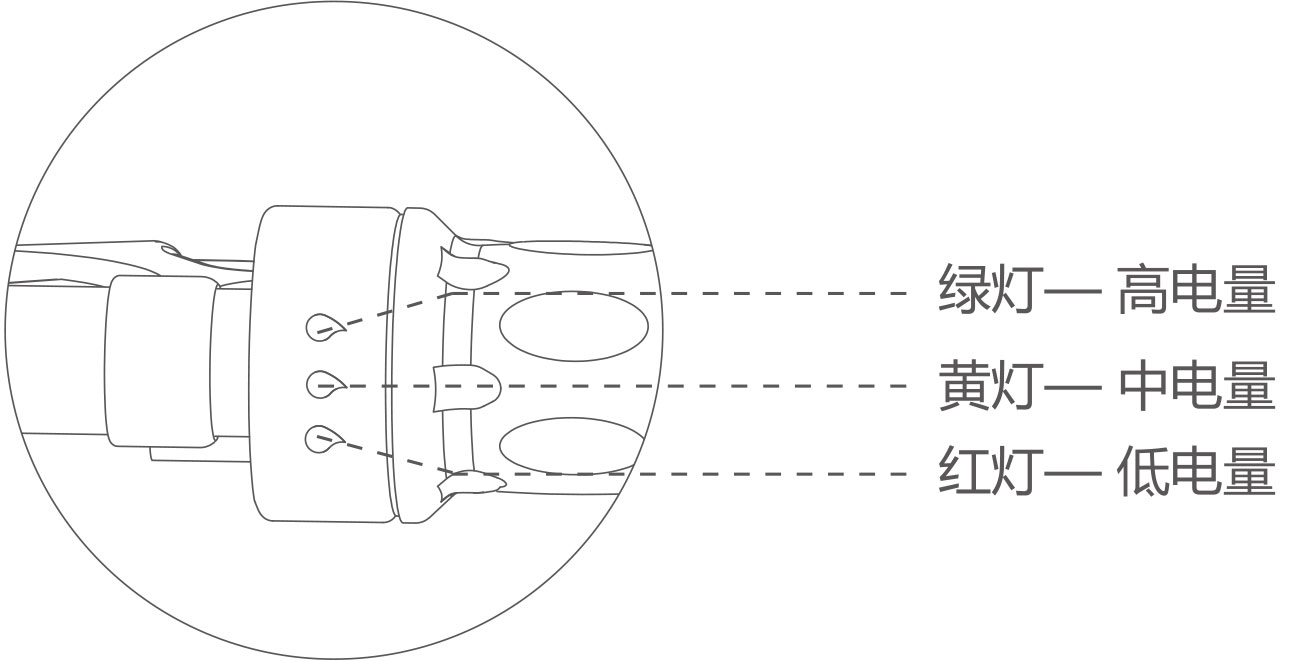

· 电量指示灯

电量指示灯为红色,不建议骑行。

爱尔威airwheel R5系列说明书

· 电池盒可拆卸

拆卸电池盒之前先把电池盒的线 与车架线分离(安装电池盒时先 把电池盒插入再连接)。

按图方向拉动保险销, 之后按照 图方向平移电池盒,拿出电池盒 充电。

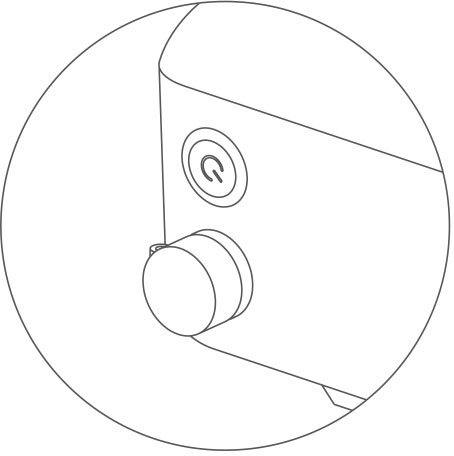

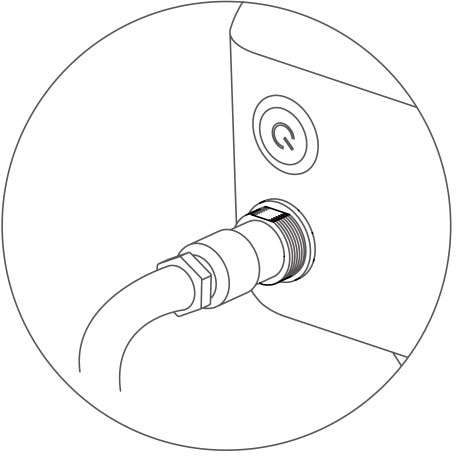

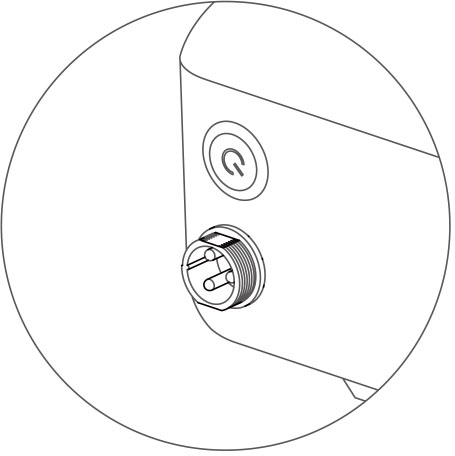

电池盒上揭开充电口的防尘帽,可连接充电器插头进行充电。

爱尔威airwheel R5系列说明书

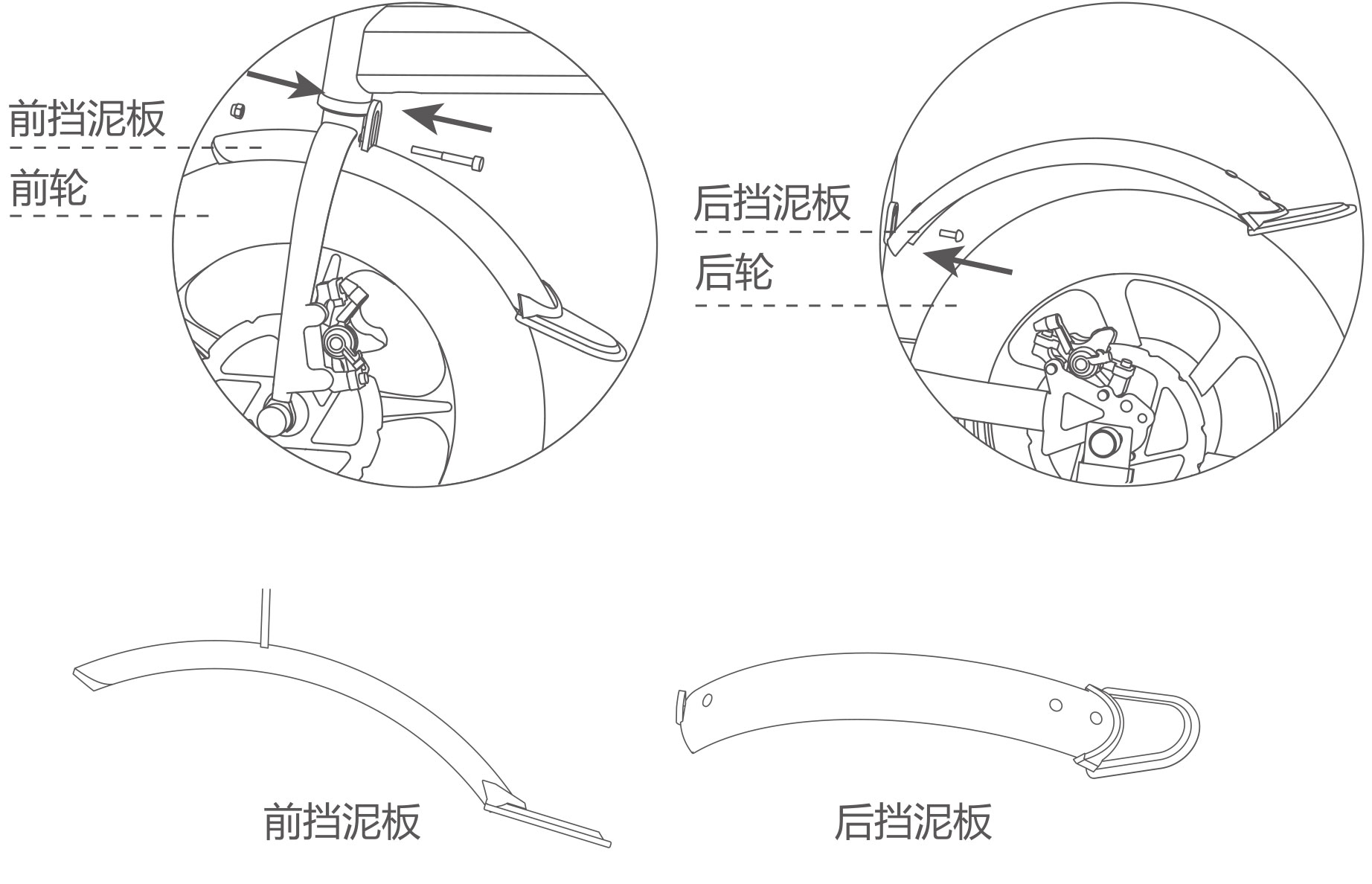

· 挡泥板(选配,如有)

将前挡泥板和后挡泥板分别对准 前轮和后轮上方圆杆处的圆孔, 前挡泥板用螺丝和螺母拧紧,后 挡泥板用开口扳手拧紧。

爱尔威airwheel R5系列说明书

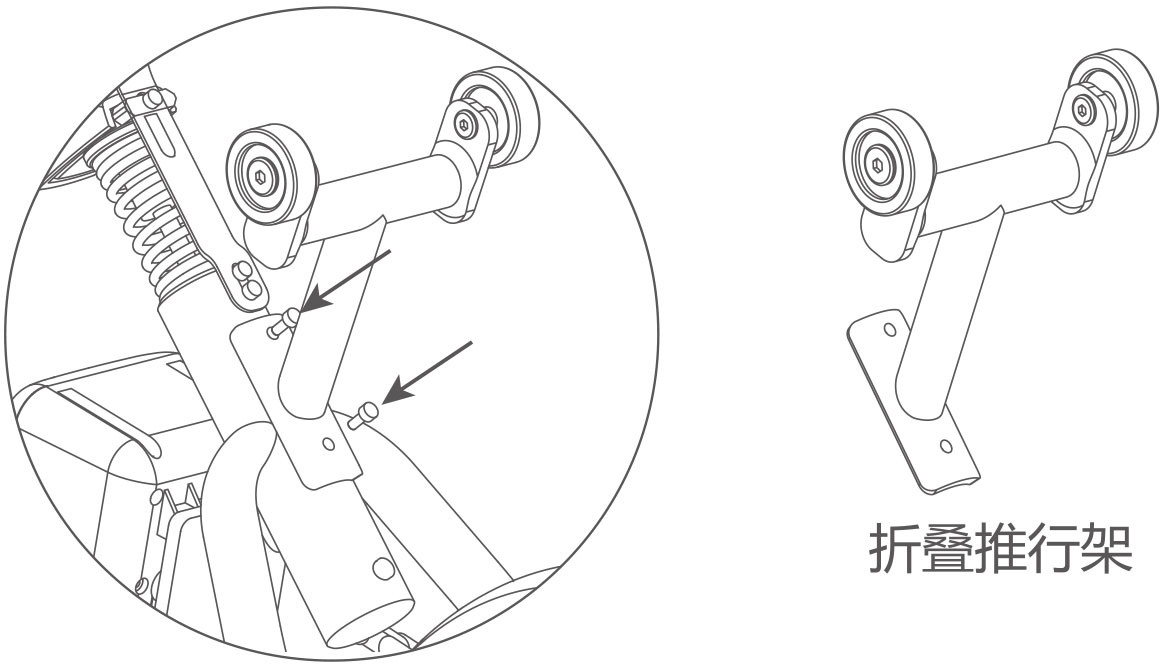

· 折叠推行架(选配,如有)

注意安装方向,正确安装时推行 架应是倾斜向上的,将折叠推行 架上的圆孔对准减震弹簧下方圆 管上的圆孔,用开口扳手将两颗 螺丝拧紧。

爱尔威airwheel R5系列说明书

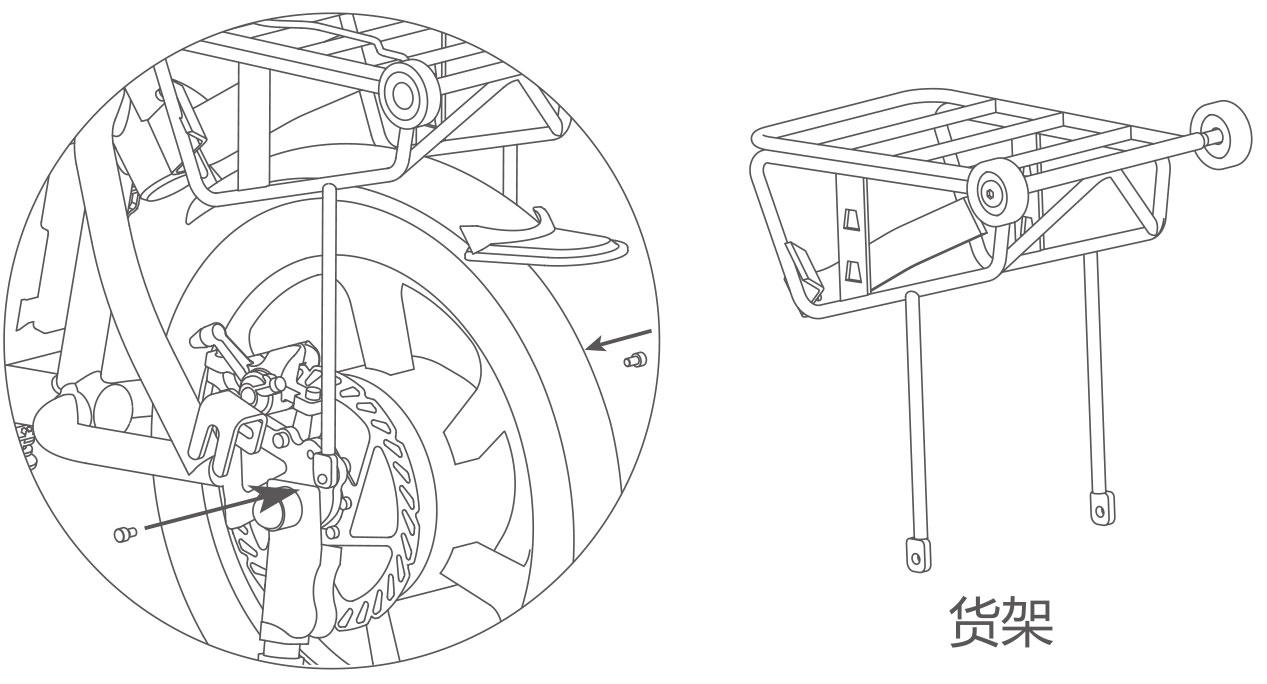

· 货架(选配,如有)

将货架两根支架上的圆孔对准后 轮左右两边的圆孔,货架下方中 间的圆孔对准减震弹簧下方圆管 上的圆孔,用开口扳手将三颗螺 丝拧紧。
