目录

1、检查包装箱内物品
2、E6图解
3、参数表
4、使用E6
5、启动
6、学习驾驶
7、学习技巧
8、安全
9、不规范图示
10、折叠E6
11、APP下载
12、其他功能说明

1、检查包装箱内物品

爱尔威airwheel E系列说明书

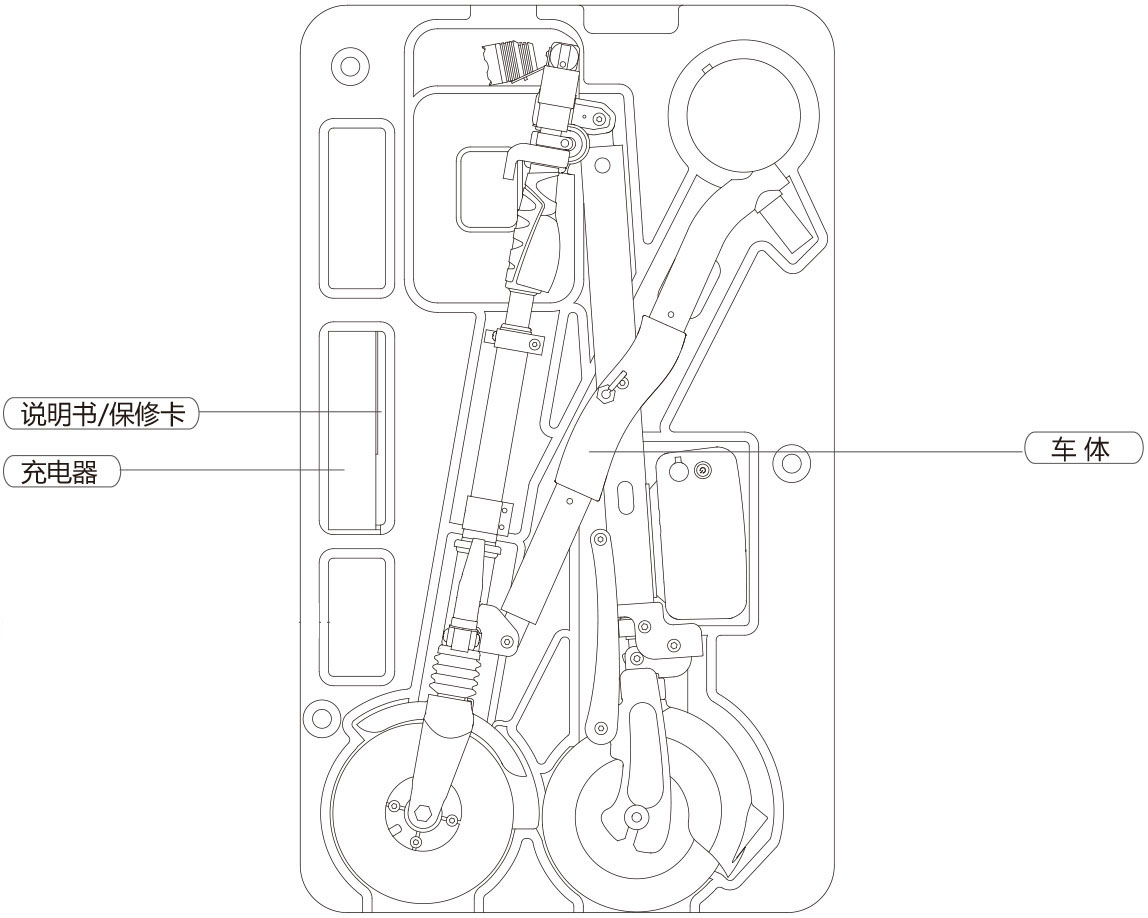

装箱清单

车体 1个 手机支架配件 1份
充电器 1个 说明书/保修卡 1份

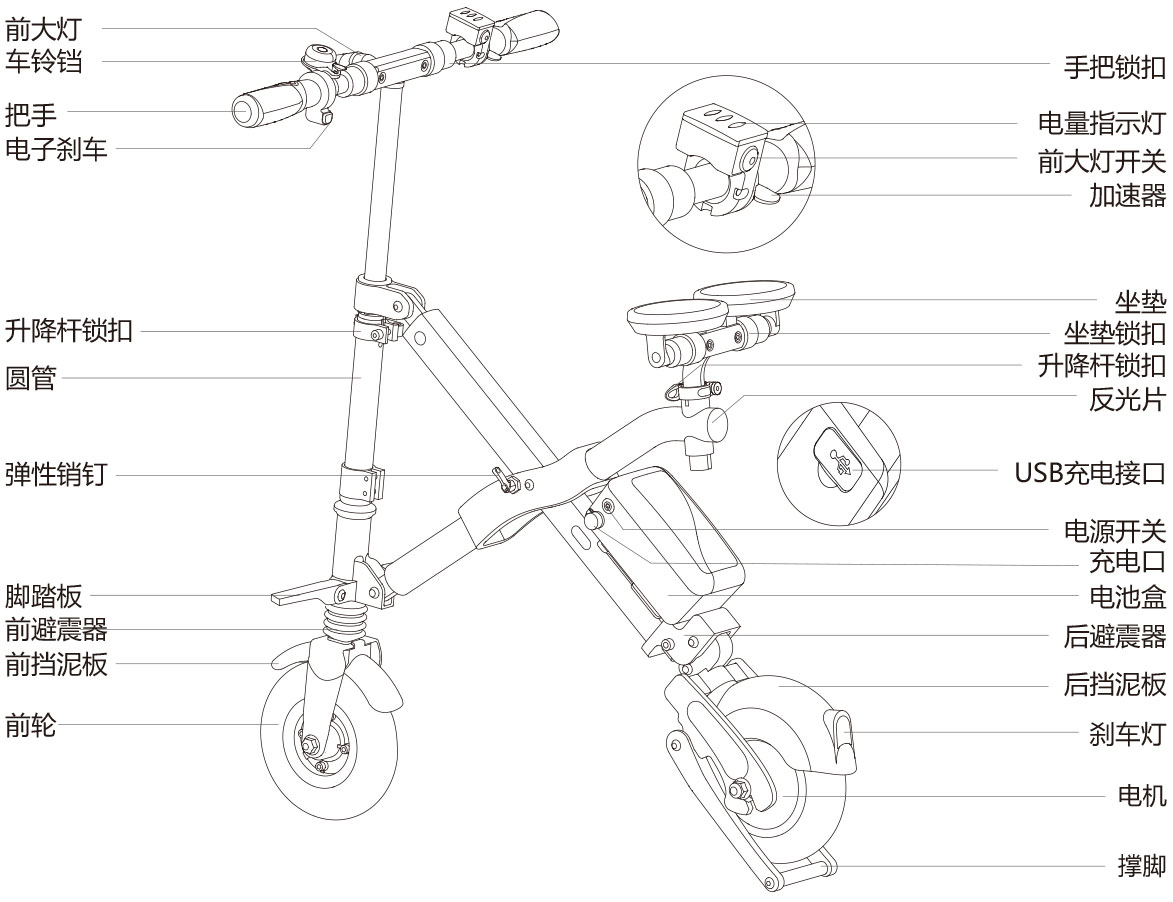

2、E6图解

爱尔威airwheel E系列说明书

3、参数表

产品尺寸 996mm × 870mm × 592mm
车身自重 约14.15kg
折叠尺寸 950mm × 465mm × 160mm
最大载重 100kg
轮胎尺寸 8英寸
最高时速 约20km/h
充电电压 AC220V 50-60Hz
最大爬坡角度 约15°
充电时间 约200min(247.9Wh)
适用温度 -10°C~40°C
USB输出电压 5V
USB最大输出电流 1.5A

4、使用E6

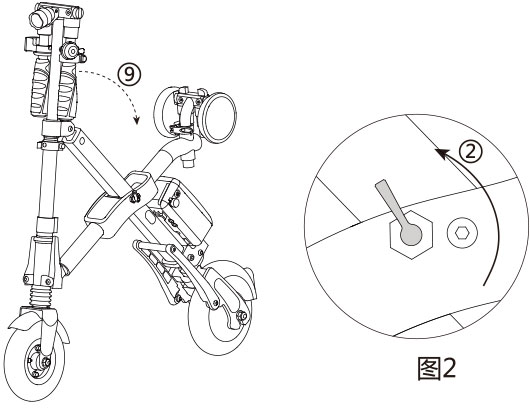

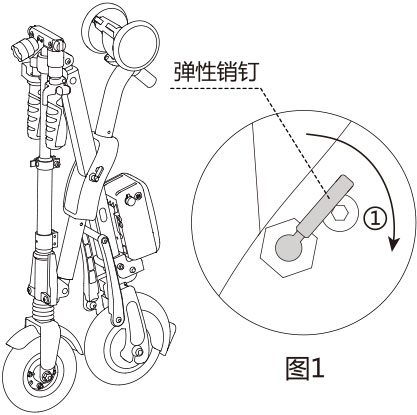

① 180°转动弹性销钉(见图1-①箭头所示),拉开折叠的车身(如⑨箭头所示),180°转动弹性销钉使 车身固定(见图2-②箭头所示)。

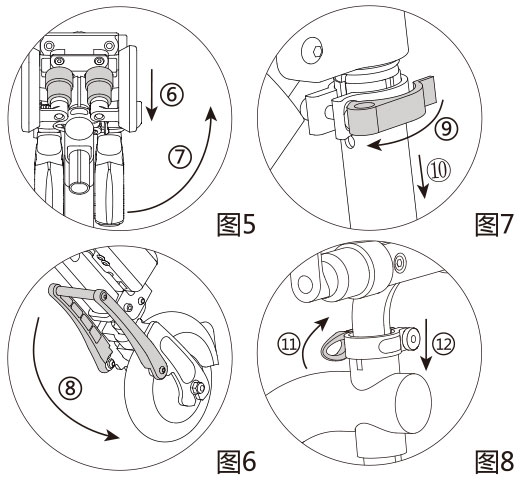

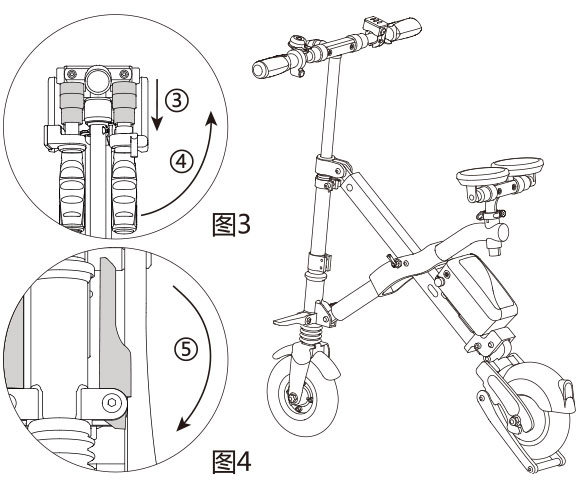

② 先放下撑脚(见图6-⑧箭头所示)。 摆正车头后,将两边把手上的把手锁扣下拉(见 图3-③箭头),同时按图3-④箭头方向展开把手, 然后释放锁扣固定把手。 放下脚踏板(如图4-⑤箭头所示)。将两边坐垫 上的锁扣下拉(见图5-⑥箭头),同时按图5-⑦ 箭头方向展开坐垫,然后释放锁扣固定坐垫。

③ 根据需要调节车头和坐垫高度。 调节车头:打开升降杆锁扣(见图7-⑨箭头所 示),按箭头方向(见图7-⑩箭头所示)上下 调节,调节到需要的高度后,闭合升降锁扣。 调节坐垫:打开升降杆锁扣(见图8- 箭头所 示),按箭头方向(见图8- 箭头所示)上下调 节,调节到需要的高度后,闭合升降锁扣。

5、启动

将E6的车头摆正,收起撑脚,并固定车架,调整车头以及坐垫位置以保证驾驶时的舒适。在电池盒 侧面找到电源开关,并开启,握住把手,先坐上坐垫,双脚先后踏上脚踏板,右手向下拨动加速器进行 加速,驾驶者即可上车骑行。

爱尔威airwheel E系列说明书

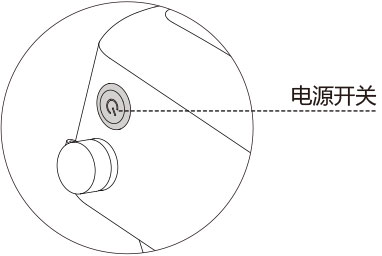

图9

开启电源开关 ,启动完成

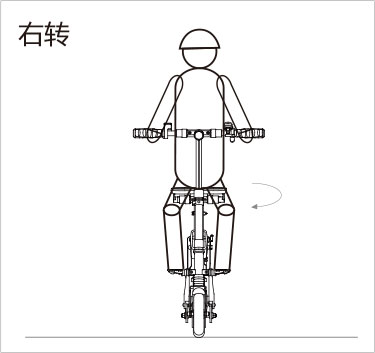

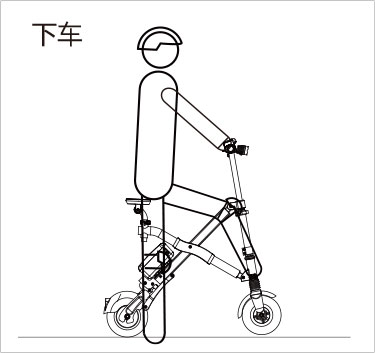

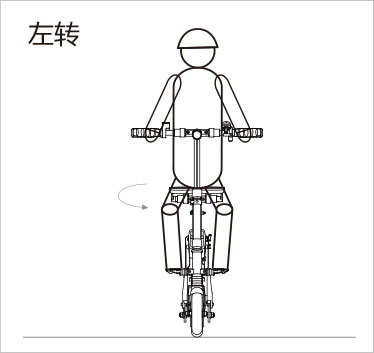

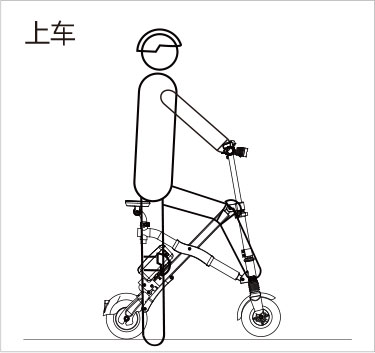

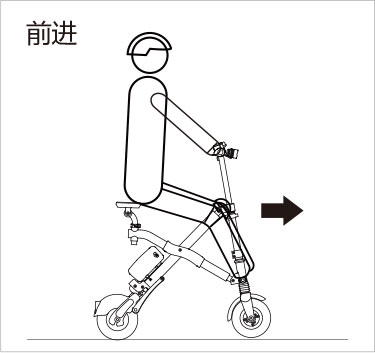

6、学习驾驶

7、学习技巧

初学者操作步骤

1. 开启E6的电源开关,双手扶住E6的把手。

2. 一只脚踏上脚踏板,一只脚放在地上平衡,目视前方,右手向下拨动拇指转把进行加速。

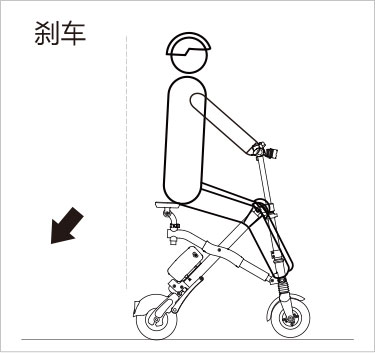

3. 当E6在行驶中需要减速或停止时,拇指轻轻按住电子刹车开关按钮直至E6减速或停止。

4. 刹车启动后,加速器失效。

· 避免在恶劣的天气(如:下雨、下雪或有冰的环境)使用本产品。

· 任何环境下使用本产品,请先确认刹车是否能正常使用。

8、安全

E6驾驶中各项注意事项,请用户务必认真阅读并按要求驾驶E6。

非常重要:

严禁急加速、急减速和急转弯,不可过度前倾和后仰身体,严禁超速行驶(速度过快);当手机APP电量 显示一格或E6电源开关灯不断闪烁时,电量指示灯为红色,不建议骑行, 如在骑行过程中请保持低速匀速骑行。 若有摔倒风险,请以保护人身安全为主,不要考虑E6。E6在骑行过程以及停放期间,可能会产生损耗,影响产 品的使用性能。因此您在驾驶E6之前,必须做好下列的检查事项:

1. 需要检查E6的各个部件是否安装牢固,无损坏。

2. 刹车功能和轮胎完好;把手、坐垫和折叠锁扣是否固定,若有松动迹象,扣紧锁扣。

3. 折叠机构已锁定。

4. 您需要找一块较空旷平坦的场地进行练习,至少是4m*20m的面积,室内外均可。

5. 您需要对周围驾驶环境进行充分的了解:确保不会受到汽车,行人,宠物,自行车及其他障碍物的干扰。

6. 您需要一个熟练的助手在旁边。该助手需要能熟练操作E6以及熟知了本使用指南中的所有注意事项和驾驶方法。

注意事项:

1. 骑行前必须穿戴好头盔、手套、护肘、护膝等安全防护用品,以防意外;

2. 禁止在颠簸、湿滑路面骑行,如土路、石子路、冰雪和积水路面;

3. 禁止在超过15°的上下坡道上骑行;

4. 禁止15岁以下未成年人及60岁以上老年人学习和骑行;

5. 禁止仍处在药物或酒精作用下、行动和反应能力受限的人士骑行;

6. 不建议在寒冷的冬季骑行;

7. 禁止在雨天骑行;

8. 请在上下坡道上缓慢行驶;

9. 因骑行者自身原因或其他客观因素所致的不适宜骑行的情况,禁止骑行。

10. 充电时,先连接电池盒充电接口,再接通电源。

11.长期不用的情况下,需充满电关机放置。距上次充电,最多不能超过3个月,即需再次充电后放置。

安全驾驶E6前,您需要大量的练习以掌握安全驾驶技巧。如果驾驶技巧不熟练或未按照本指南要求使用本产 品,可能造成驾驶者或第三方的人身伤害或财产损失。本公司只承担产品故障或损坏相关的责任,不承担任何与 使用本产品相关的人身伤害或财产损失的责任。

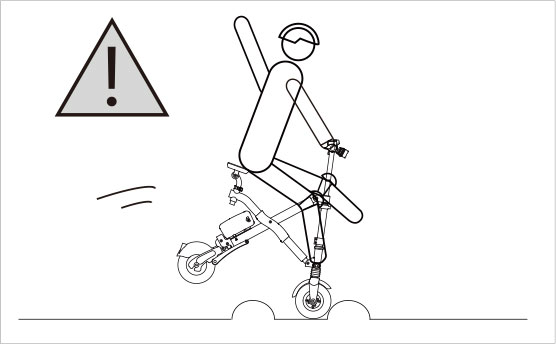

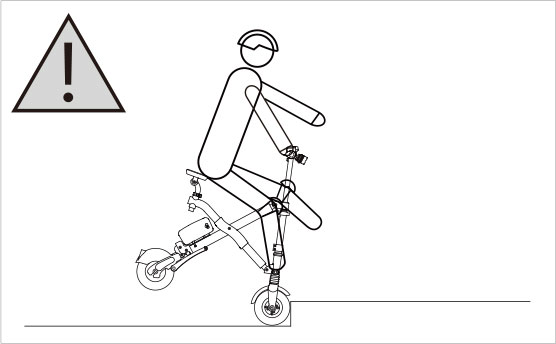

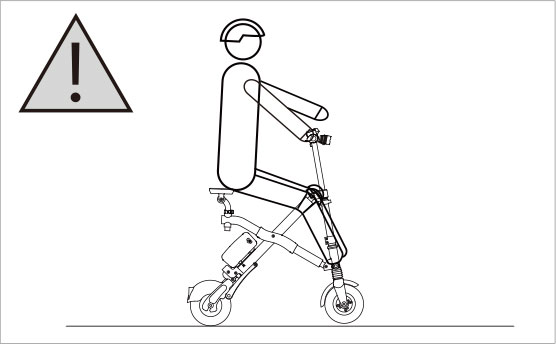

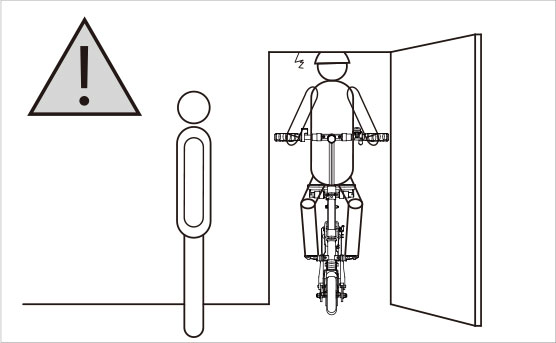

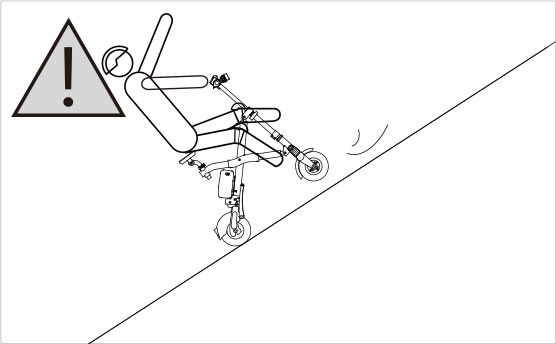

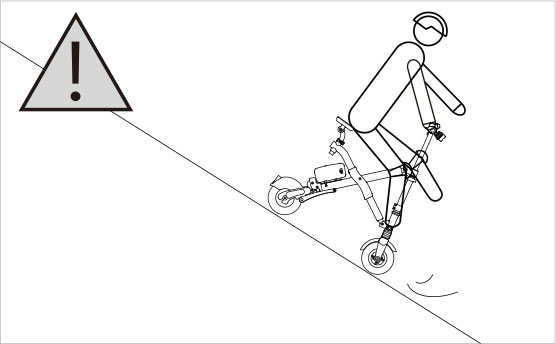

9、不规范图示

10、折叠E6

爱尔威airwheel E系列说明书

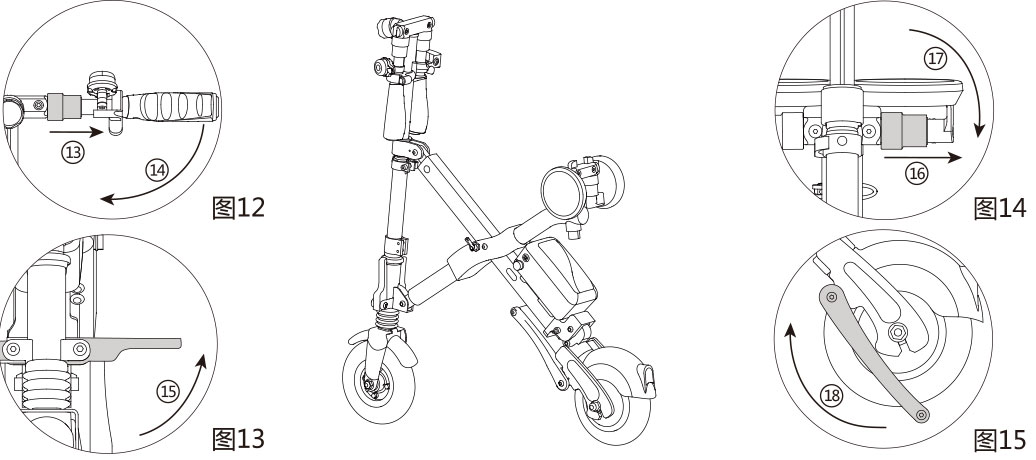

① 轻拉把手锁扣(见图12- 箭头所示),将把手折叠(见图12- 箭头所示),释放把手锁扣。收起脚踏 板(见图13- 箭头所示)。轻拉坐垫锁扣(见图14- 箭头所示),将坐垫折叠(见图14- 箭头所示), 释放坐垫锁扣。收起撑脚(见图15- 箭头所示)。

爱尔威airwheel E系列说明书

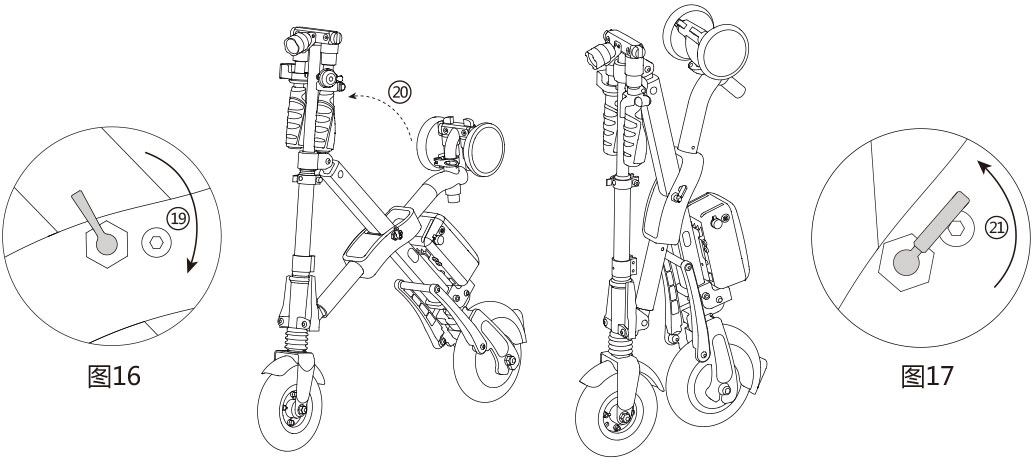

② 180°转动分度销(见图16- 箭头所示),折叠车身(如 箭头所示),180°转动分度销使折叠车身 固定(见图17- 箭头所示)。

11、APP下载

爱尔威airwheel E系列说明书

扫描二维码下载

注*支持Android4.3以上版本 支持ios7.0以上版本。

APP使用说明:

1. 打开E6电源,启动APP,同时开启蓝牙。

2. 按下图步骤操作,连接即可(验证密码11111111)。

3. 具体信息参考官网,或来电咨询。

版本1

爱尔威airwheel E系列说明书

点击APP无线连接图标

爱尔威airwheel E系列说明书

搜索附近Airwheel设备,点击搜索出 的Airwheel车型名称,实现连接。

爱尔威airwheel E系列说明书

输入验证密码:11111111 确定连接。

版本2

爱尔威airwheel E系列说明书

点击APP界面智能车选项。

点击APP界面中搜索按钮或主界面 按钮。

爱尔威airwheel E系列说明书

搜索附近Airwheel设备,点击搜索 出的Airwheel车型名称,实现连接。

输入验证密码: 11111111确定连接。

12、其他功能说明

· USB充电接口

可充电 (兼容主流手机与数码设备)

爱尔威airwheel E系列说明书

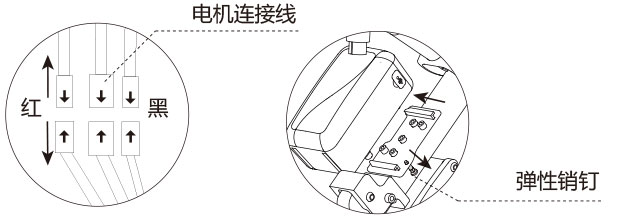

· 电池盒可拆卸

拆卸电池盒之前先把电池盒的线 与车架线分离(安装电池盒时先 把电池盒插入再连接)

按图方向拉动弹性销钉,同时按照图方向平移电池盒,拿出充电

电池盒上揭开充电口的防尘帽,可连接充电器插头进行充电

爱尔威airwheel E系列说明书

· 电量指示灯

电量指示灯为红色,不建议骑行

爱尔威airwheel E系列说明书

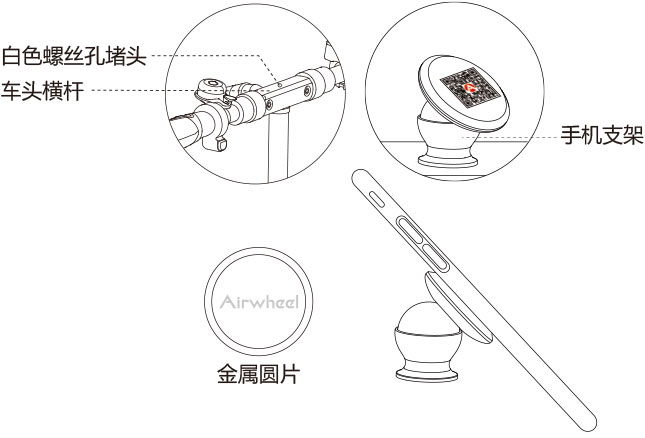

· 手机支架

将车头横杆处的白色螺丝孔堵头 拔掉,然后将带有二维码的手机 支架顺时针拧紧在螺丝孔处,揭 下带有Airwheel标志的金属圆片 背面的贴纸,将其粘贴在手机的 合适位置,再将手机吸附在圆形 底座上。

(在颠簸的路面骑行时,请勿将 手机放在手机支架上,避免手机 意外掉落)

爱尔威airwheel E系列说明书
